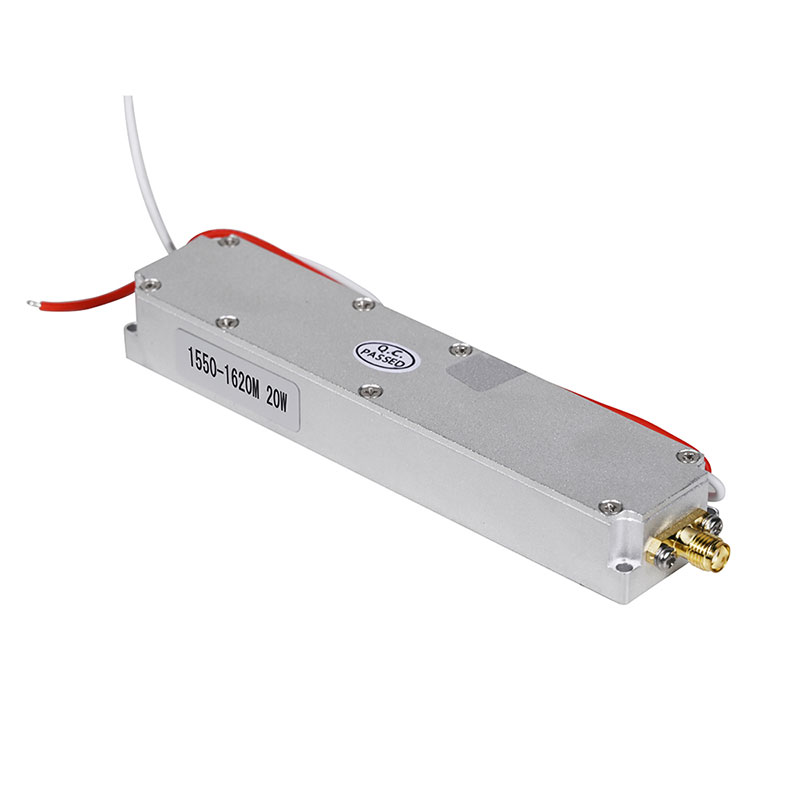

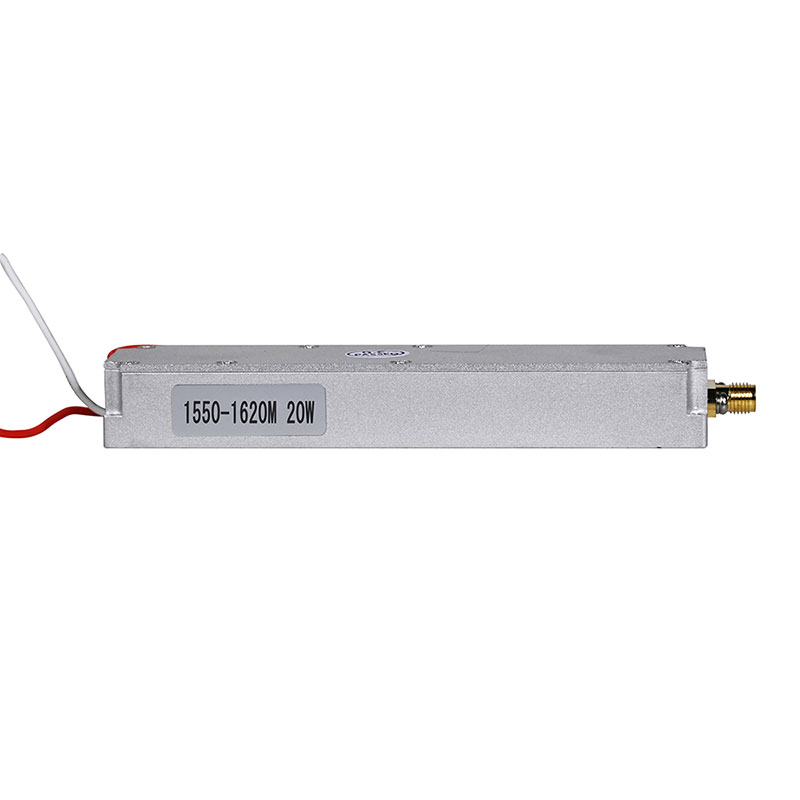

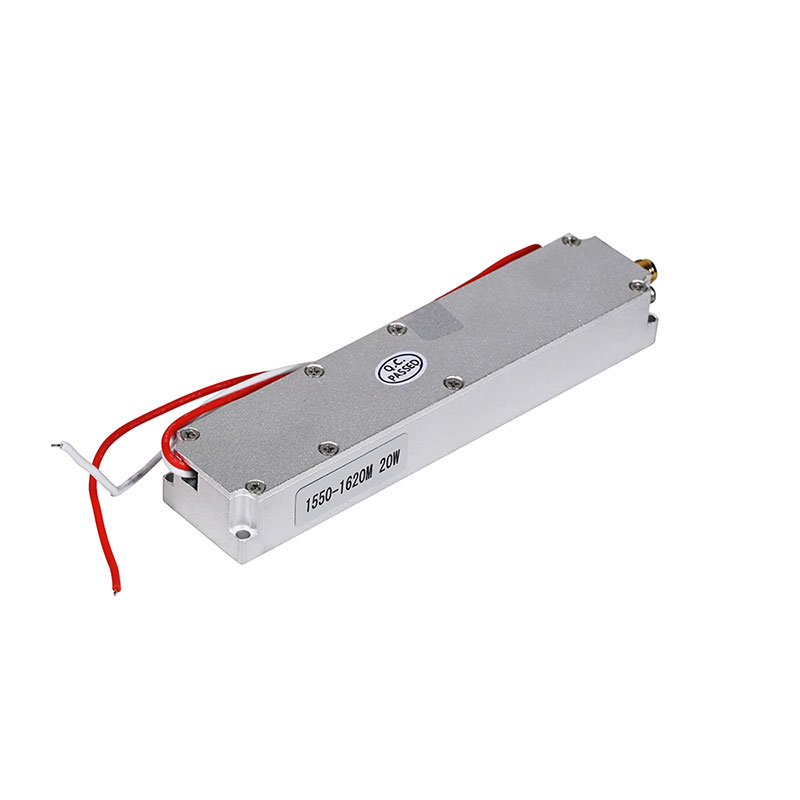

تم تصميم وحدة FZX's Drone 20W 1550-1620MHz RF لمعالجة الترددات الأساسية التي تستخدمها الطائرات بدون طيار، بما في ذلك GPS وWiFi، مما يجعلها جزءًا أساسيًا من مجموعة التكنولوجيا المضادة للطائرات بدون طيار. تم تصميم هذه الوحدة لتوفير تدابير مضادة فعالة ضد التهديدات الأمنية المتعلقة بالطائرات بدون طيار.
مع تزايد أنشطة الطائرات بدون طيار غير المصرح بها مما يؤدي إلى المخاطر المحتملة ، وحدة تشويش GPS بدون طيار 20 وات 1550-1620 ميجاهرتز كوسيلة موثوقة لمواجهة هذه المخاطر. عن طريق الاستهداف ترددات نظام تحديد المواقع العالمي (GPS) وشبكة الواي فاي (WiFi) الهامة المتأصلة في عمليات الطائرات بدون طيار، تعمل هذه الوحدة بمثابة حجر الزاوية في تعزيز أمن المجال الجوي و التخفيف من الآثار السلبية للاستخدام غير المسؤول للطائرات بدون طيار. تم الإشادة باستقرارها وأدائها، وهي مدعومة من قبل دعم فني مخصص وخدمة ما بعد البيع متفوقة ل ضمان التكامل الفعال والكفاءة التشغيلية للطائرة بدون طيار أنظمة التشويش.
مشروع | فِهرِس | وحدة | ملاحظة | ||
نطاق الترددات | 1550-1620 | ميغاهيرتز | يمكن للعملاء تخصيص التردد | ||
جهد التشغيل | 28 | V | 28-32 فولت | ||
الحد الأقصى لطاقة الإخراج | 43±0.5 | ديسيبل | 20 واط @ ≥1.8 أمبير | ||
يكسب | 38 ± 1 | ديسيبل | من الذروة إلى الذروة | ||
التقلبات داخل النطاق | ≥2 | ديسيبل | من الذروة إلى الذروة | ||
الانبعاثات الزائفة | داخل منطقة العمل | ≥-15dBm/1 ميجا هرتز | ديسيبل | التردد المركزي بالإضافة إلى إشارة CW إلى الحد الأقصى قياس وقت انتاج الطاقة |
|
منطقة العمل الخارجية | 9 كيلو هرتز ~ 1 جيجا هرتز | ليست أعلى من الضوضاء العادية فوضى الكلمة | ديسيبل | ||
1 جيجا ~ 12.75 جيجا هرتز | ديسيبل | ||||
نسبة موجة الجهد الناتج | .31.30 | بدون طاقة، خرج الشبكة القياسي -10 ديسيبل ميلي واط | |||
.31.30 | رفع الطاقة، اختبار قارنة التوصيل المزدوجة الاتجاه | ||||
اختبار درجات الحرارة العالية والمنخفضة | درجة حرارة العمل | -10~+55 | ℃ | يمكن أن تبدأ درجة الحرارة المنخفضة | |
تحقيق الاستقرار | ±1.5 عند -40 درجة مئوية ~+55 درجة مئوية | ديسيبل | |||
استقرار الطاقة | ±1 @-40 درجة مئوية~+55 درجة مئوية | ديسيبل | |||
متطلبات إمدادات الطاقة | ≥2A @ + 28Vdc ; | إخراج موجة مستمرة 20 واط | |||

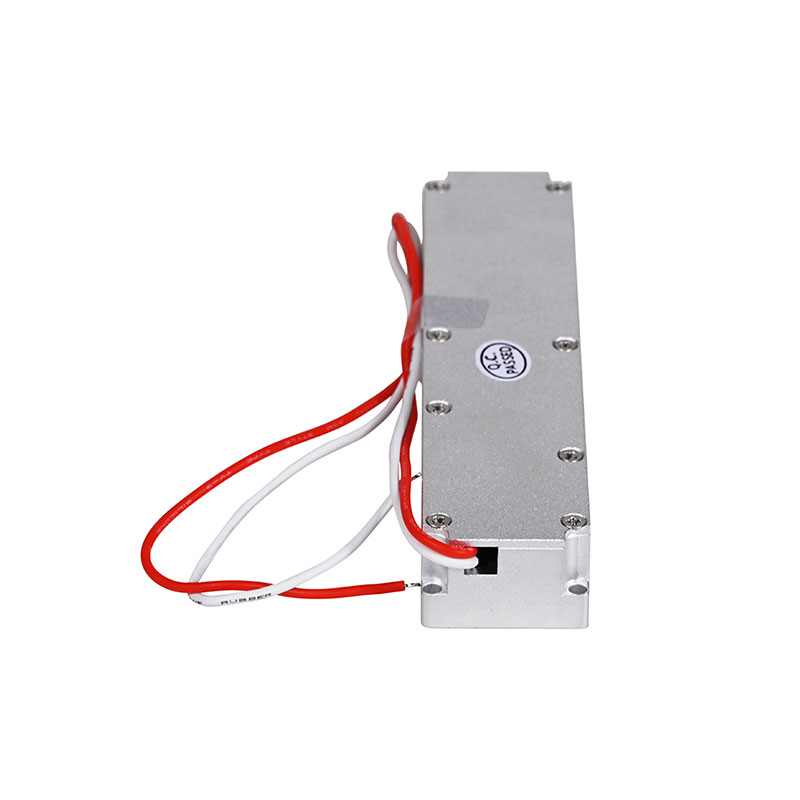

واجهة إمدادات الطاقة | سلك الطاقة أحمر إيجابي أسود سلبي | أحمر إيجابي أسود سلبي | |||

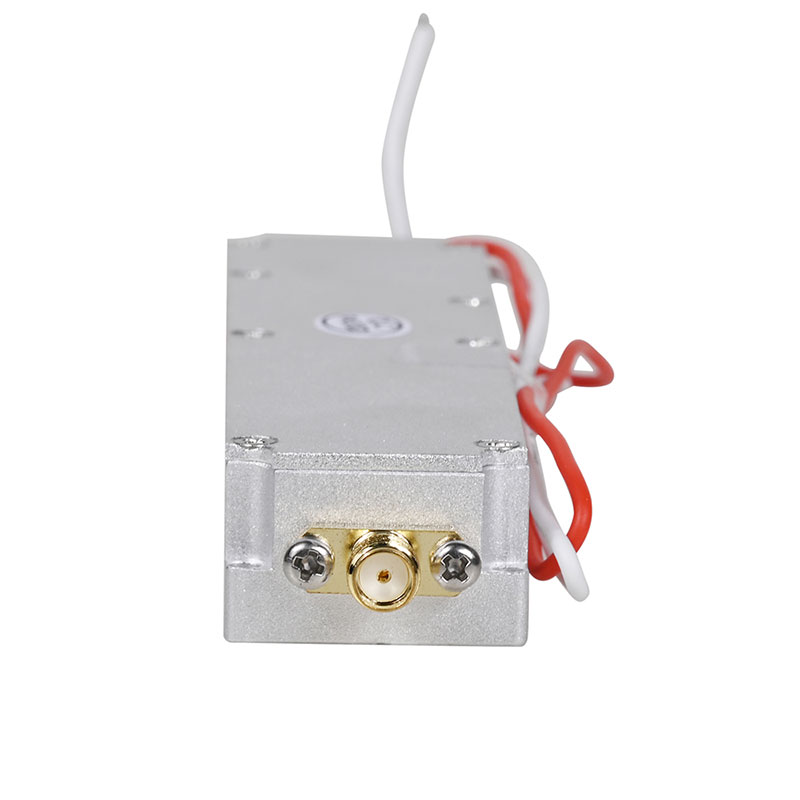

موصل إخراج الترددات اللاسلكية | سما | SMA مقعد أنثى برغي خارجي | |||
التيار الكهربائي | .81.8 | A | |||
مقاس | 25.6*111.7*17 | مم | |||
وزن | 0.1 | كلغ |
تتمثل وظيفة وحدة الترددات اللاسلكية للطائرات بدون طيار (وحدة الترددات الراديوية) في تعطيل أنظمة الاتصالات والملاحة الخاصة بالطائرات بدون طيار عن طريق إصدار ترددات راديوية مستهدفة، مما يعيق عملياتها العادية. تعد هذه الوحدات مكونات أساسية لأنظمة التدابير المضادة للطائرات بدون طيار، وتخدم أغراضًا بالغة الأهمية:
1. **انقطاع الاتصال**: من خلال الإرسال على ترددات التحكم في الطائرة بدون طيار، تعطل وحدة التردد اللاسلكي رابط الاتصال بين الطائرة بدون طيار ومشغلها، مما قد يؤدي إلى فقدان التحكم وتفعيل بروتوكولات السلامة.
2. **تداخل الملاحة**: انبعاث إشارات التداخل التي تؤثر على استقبال نظام تحديد المواقع العالمي (GPS)، تعطل وحدة الترددات اللاسلكية نظام الملاحة للطائرة بدون طيار، مما يتسبب في عدم دقة تحديد المواقع وقيود الطيران.
3. **الهبوط القسري أو العودة**: من خلال انقطاع الاتصالات والملاحة، يمكن لوحدة التردد اللاسلكي إجبار الطائرة بدون طيار على تنفيذ إجراءات السلامة، مثل الهبوط الفوري أو العودة إلى نقطة الإقلاع.
4. **منع الأنشطة غير المصرح بها**: تعمل وحدة التردد اللاسلكي كرادع في المناطق أو الأحداث الحساسة، حيث تمنع أنشطة الطائرات بدون طيار غير المصرح بها، مما يعزز الخصوصية والأمان.
5. **حماية البنية التحتية الحيوية**: نشر وحدات الترددات اللاسلكية حول القواعد العسكرية والمرافق الحكومية والمطارات وضمانات البنية التحتية الحيوية ضد عمليات الاقتحام غير المصرح بها للطائرات بدون طيار، مما يقلل المخاطر الأمنية.
6. **ضمان سلامة المجال الجوي**: أثناء الأحداث العامة أو حالات الطوارئ، تحافظ وحدة التردد اللاسلكي على سلامة المجال الجوي من خلال منع تداخل الطائرات بدون طيار مع عمليات الطيران أو مهام الإنقاذ.
في جوهر الأمر، تعمل وحدة الترددات الراديوية المضادة للطائرات بدون طيار على تعطيل عمليات الطائرات بدون طيار باستخدام ترددات راديوية محددة، وفرض تدابير السلامة، وحماية المناطق المحددة من التهديدات المحتملة المتعلقة بالطائرات بدون طيار.
