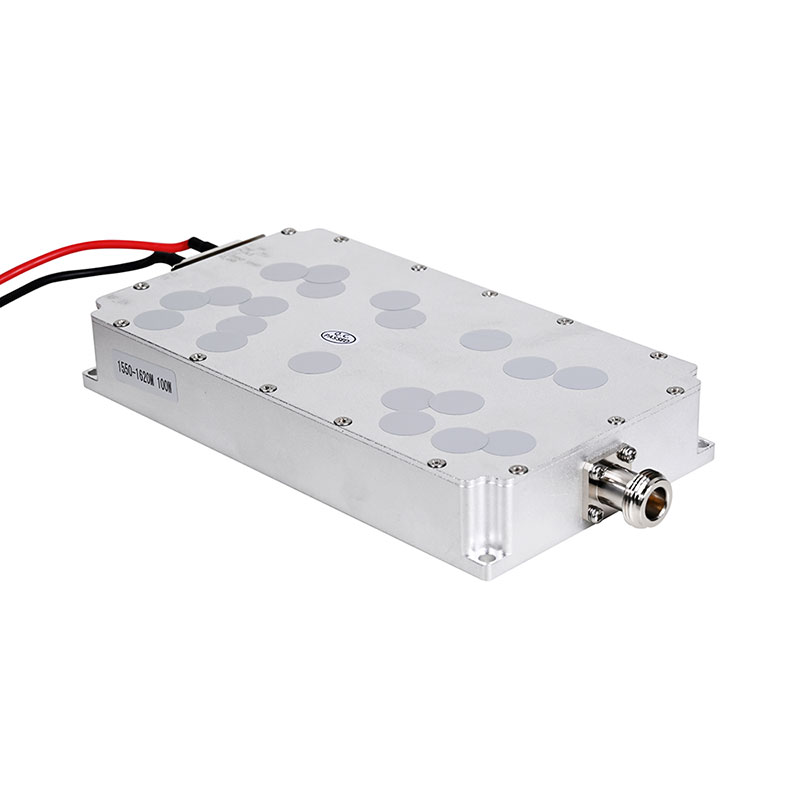

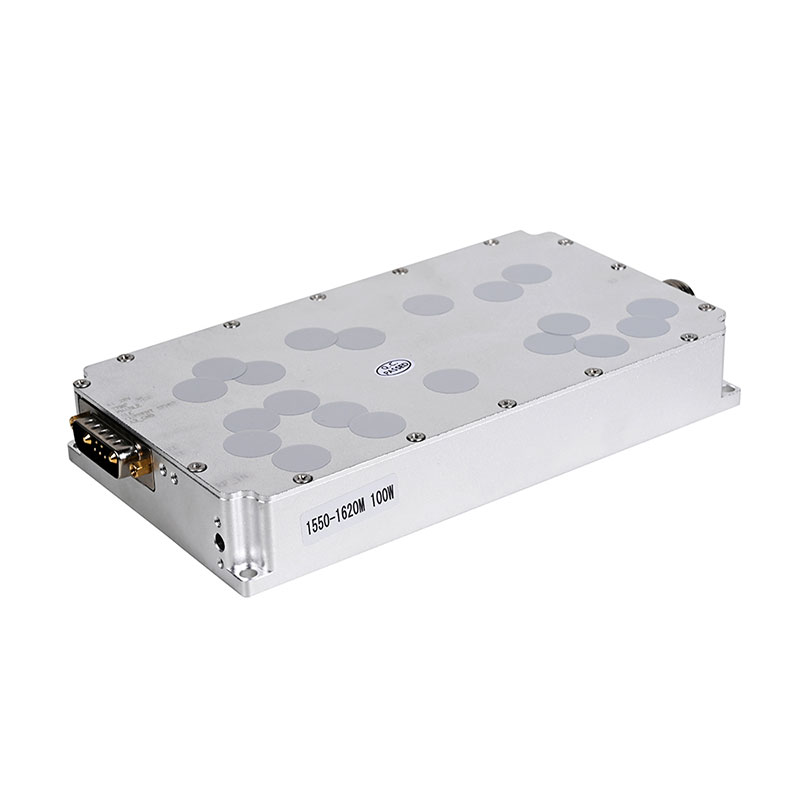

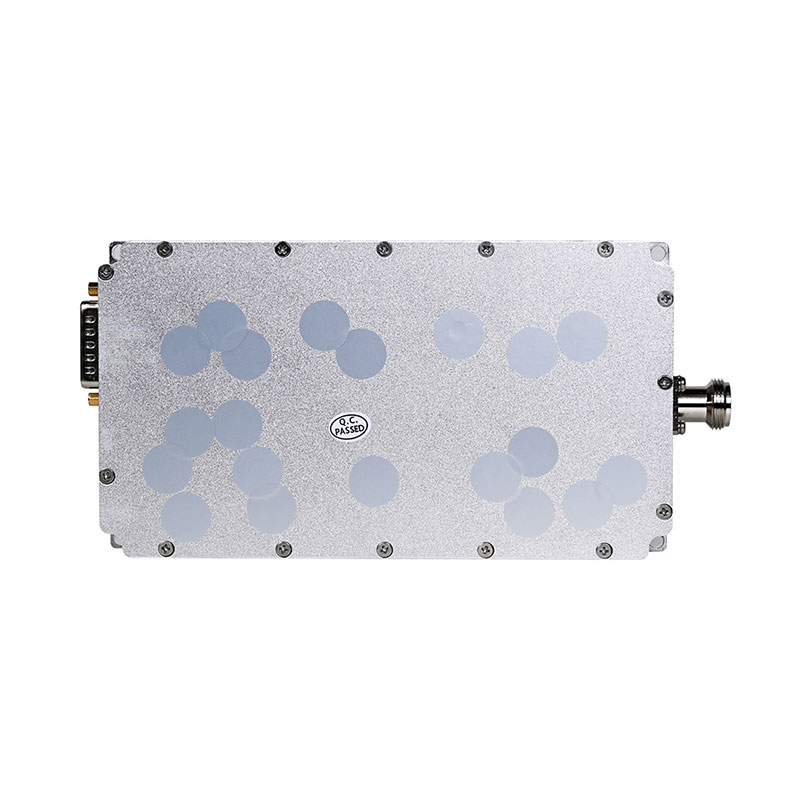

تعد وحدة الترددات اللاسلكية 100 وات 1550-1620 ميجاهرتز من FZX أداة حديثة مصممة خصيصًا لتعطيل الترددات الأساسية التي تستخدمها الطائرات بدون طيار، بما في ذلك نظام تحديد المواقع العالمي (GPS) وشبكة WiFi. إن تقنيتها المتقدمة تجعلها جزءًا مهمًا من أنظمتنا المضادة للطائرات بدون طيار، حيث توفر دفاعًا قويًا ضد المخاوف الأمنية المتعلقة بالطائرات بدون طيار وتضمن سلامة وأمن المجال الجوي الحيوي.
مع النمو الهائل في استخدام الطائرات بدون طيار وظهور مخاطر السلامة بسبب عمليات الطائرات بدون طيار غير المنظمة، تبرز وحدة تشويش نظام تحديد المواقع العالمي (GPS) للطائرات بدون طيار بقدرة 100 وات 1550-1620 ميجاهرتز كعنصر حاسم في حماية سلامة المجال الجوي. من خلال تعطيل ترددات نظام تحديد المواقع العالمي (GPS) وشبكة WiFi المهمة لوظائف الطائرات بدون طيار، تلعب هذه الوحدة دورًا رئيسيًا في مكافحة أنشطة الطائرات بدون طيار غير المصرح بها. لقد نال أدائها الموثوق به واستقرارها الثناء من المستخدمين، مع الدعم الفني وخدمة ما بعد البيع الشاملة التي تضمن عملية تكامل سلسة ووظيفة محسنة لجهاز تشويش الطائرة بدون طيار لتعزيز حماية المجال الجوي.
مشروع | فِهرِس | وحدة | ملاحظة | ||
نطاق الترددات | 1550-1620 | ميغاهيرتز | يمكن للعملاء تخصيص التردد | ||
جهد التشغيل | 28 | V | 28-32 فولت | ||
الحد الأقصى لطاقة الإخراج | 50±0.5 | ديسيبل | 100 واط @ ≥7A | ||
يكسب | 45 ± 1 | ديسيبل | من الذروة إلى الذروة | ||
التقلبات داخل النطاق | ≥2 | ديسيبل | من الذروة إلى الذروة | ||
الانبعاثات الزائفة | داخل منطقة العمل | ≥-15dBm/1 ميجا هرتز | ديسيبل | التردد المركزي بالإضافة إلى إشارة CW إلى الحد الأقصى قياس وقت انتاج الطاقة |
|
منطقة العمل الخارجية | 9 كيلو هرتز ~ 1 جيجا هرتز | ليست أعلى من الضوضاء العادية فوضى الكلمة | ديسيبل | ||
1 جيجا ~ 12.75 جيجا هرتز | ديسيبل | ||||
نسبة موجة الجهد الناتج | .301.30 | بدون طاقة، خرج الشبكة القياسي -10 ديسيبل ميلي واط | |||
.301.30 | رفع الطاقة، اختبار قارنة التوصيل المزدوجة الاتجاه | ||||
اختبار درجات الحرارة العالية والمنخفضة | درجة حرارة العمل | -10~+55 | ℃ | يمكن أن تبدأ درجة الحرارة المنخفضة | |
تحقيق الاستقرار | ±1.5 عند -40 درجة مئوية ~+55 درجة مئوية | ديسيبل | |||
استقرار الطاقة | ±1 @-40 درجة مئوية~+55 درجة مئوية | ديسيبل | |||
متطلبات إمدادات الطاقة | ≥8A @ + 28Vdc ; | إخراج موجة مستمرة 100 واط | |||

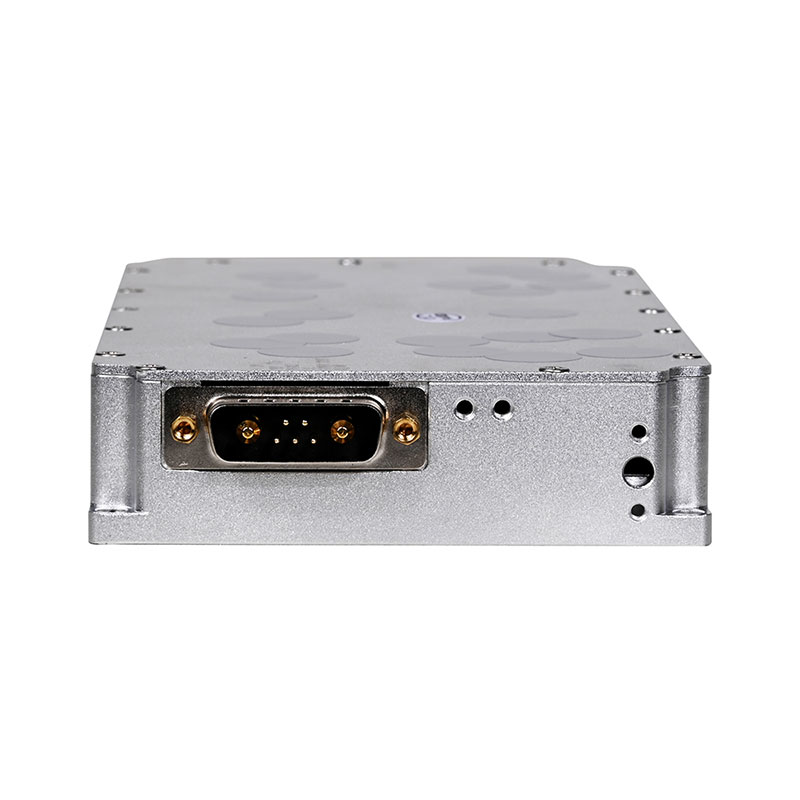

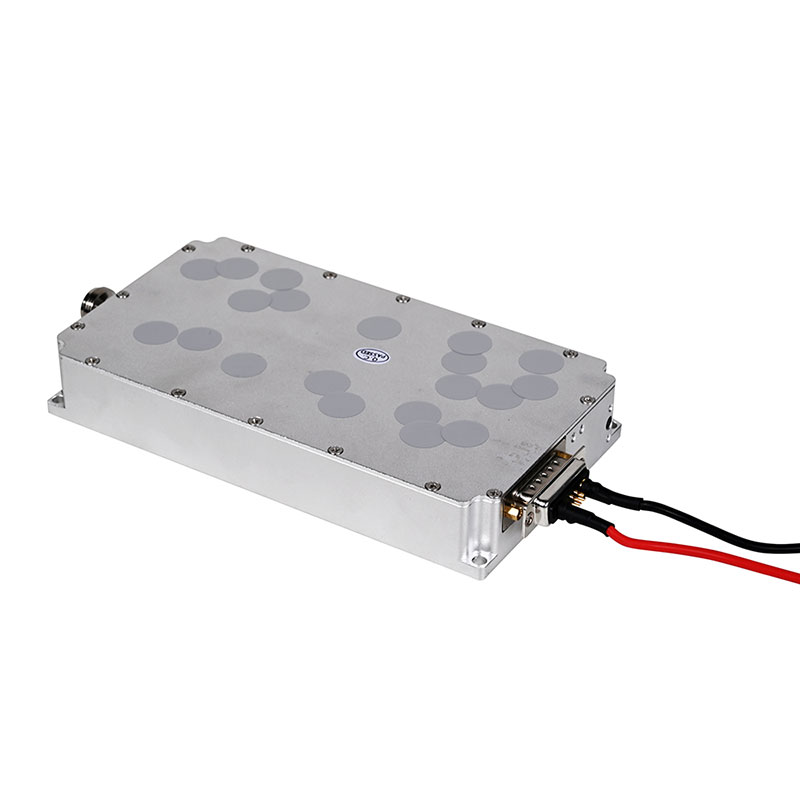

واجهة إمدادات الطاقة | سلك الطاقة أحمر إيجابي أسود سلبي | أحمر إيجابي أسود سلبي | |||
موصل إخراج الترددات اللاسلكية | سما | SMA مقعد أنثى برغي خارجي | |||
التيار الكهربائي | ≥7 | A | |||
مقاس | 90*170*27 | مم | |||
وزن | 0.8 | كلغ |
أولا: الميزات
نطاق الترددات:
تعمل وحدة التردد اللاسلكي هذه ضمن نطاق التردد 1550-1620 ميجا هرتز، وتغطي النطاقات الشائعة الاستخدام للاتصالات والملاحة بدون طيار.
انتاج الطاقة:
تتميز الوحدة بقدرة إخراج عالية تبلغ 100 واط، مما يتيح نقل إشارة قوية وقدرات التداخل.

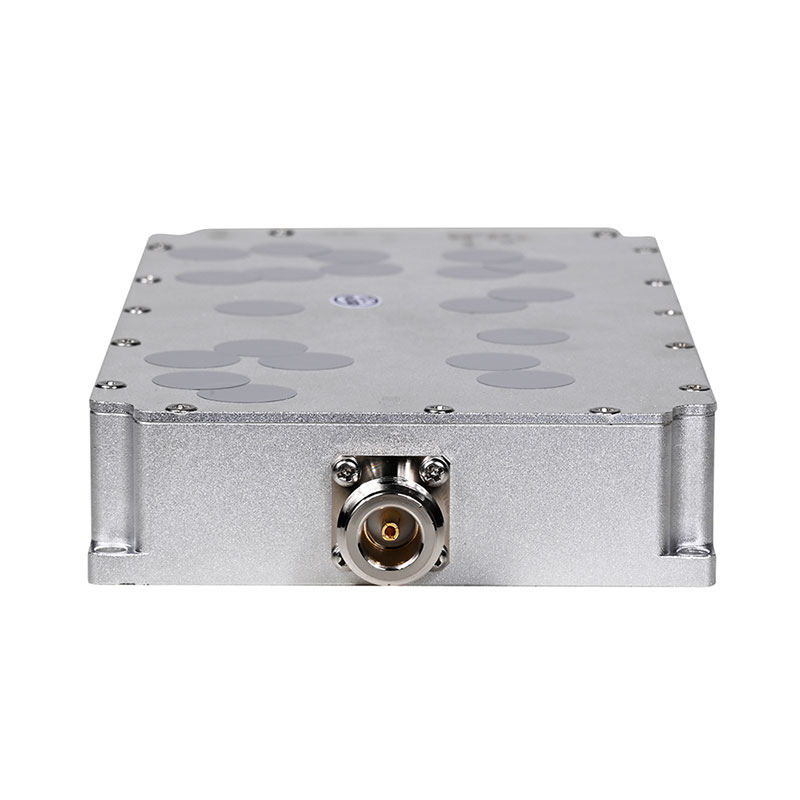

منفذ إخراج الترددات اللاسلكية:
يتميز بمنفذ SMA أنثى، وهو نوع اتصال شائع في وحدات التردد اللاسلكي، مما يضمن نقل إشارة مستقر.
جهد التشغيل:
يدعم نطاق جهد التشغيل الواسع من 12 فولت إلى 30 فولت، مما يشير إلى قدرة الوحدة على العمل بثبات في بيئات الجهد المختلفة.
الأبعاد والوزن:
على الرغم من عدم ذكر أبعاد محددة في المرجع، بالنظر إلى خصائص الطاقة والتردد، فمن المرجح أن يتم تصميم الوحدة بالحجم والوزن المناسبين.
الشهادات والمعايير:
من المحتمل أن يتوافق مع الشهادات البيئية مثل RoHS، مما يشير إلى تركيز الوحدة على حماية البيئة والاستدامة أثناء التصميم والإنتاج.
ثانيا. التطبيقات
أنظمة التدابير المضادة للطائرات بدون طيار:
يمكن لوحدة الترددات اللاسلكية بقدرة 100 وات 1550-1620 ميجاهرتز أن تبعث إشارات ترددات راديوية تتوافق مع نطاقات اتصالات الطائرات بدون طيار، مما يتداخل مع أنظمة الاتصالات والملاحة الخاصة بها، مما قد يتسبب في فقدان السيطرة أو تعطيل الرحلة العادية.
تدخل الاتصالات اللاسلكية:
بالإضافة إلى التدابير المضادة للطائرات بدون طيار، يمكن استخدام هذه الوحدة في سيناريوهات أخرى لتداخل الاتصالات اللاسلكية، مثل الحرب الإلكترونية والاتصالات الآمنة.
الاختبار والتحقق:
أثناء الاختبار والتحقق من أجهزة أو أنظمة الاتصالات اللاسلكية، يمكن استخدام هذه الوحدة لمحاكاة إشارات التداخل، وتقييم أداء الجهاز ضد التداخل.
البحث والتعليم:
بالنسبة للباحثين والمعلمين في مجال الاتصالات اللاسلكية وتكنولوجيا الترددات الراديوية، تعد هذه الوحدة بمثابة أداة تجريبية قيمة للبحث وتجارب التدريس.
